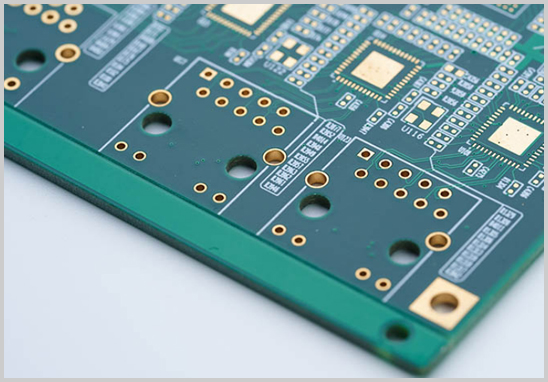

在電子制造行業中，幾乎所有產品都離不開電路板（PCB）。它承載元器件、實現導電和信號傳輸，是電子產品的“基礎平臺”。那么，電路板到底由什么材質做成？不同材料又適用于哪些產品？本文將從基礎結構、材料類型到應用場景，為你全面解析PCB板材。
一、電路板由哪些材料組成？——從結構看PCB的基本構成
根據 IPC-4101、IPC-6012 等國際規范，標準PCB主要由以下四部分構成：
1. 基材（Substrate）——決定結構強度與絕緣性
基材用于支撐整個PCB結構，是電路板穩定性、耐熱性、機械強度的核心。常見基材包括玻璃纖維布、環氧樹脂、紙基纖維、鋁板、銅板、PTFE（聚四氟乙烯）等不同材質。
2. 銅箔（Copper Foil）——形成導電線路的關鍵材料
銅箔是PCB的導電層，通過蝕刻形成線路及焊盤。銅厚通常從1oz到6oz不等，電子產品越大電流，要求的銅厚通常越高。
3. 絕緣樹脂層（Prepreg / Resin）——讓多層板緊密結合
多層PCB需要使用半固化片（PP）或樹脂進行層間粘接，并提供絕緣性能。不同的樹脂體系會影響耐熱性、介電性能等關鍵參數。
4. 表面處理層（Surface Finish）——保護銅面并提升可焊性
表面處理包括無鉛噴錫、沉金、硬金、OSP等，選擇不同處理方式會影響焊接性能、抗氧化能力及存儲可靠性。
二、市面上常見的電路板材質有哪些？——不同材料對應不同應用需求
1. FR-4玻纖板：最普遍的通用PCB材料
FR-4由玻璃纖維布與環氧樹脂壓合而成，具備良好的耐熱性、機械強度和絕緣性能，是市場占有率最高的PCB材料。大多數消費電子、工業設備、通訊設備都采用FR-4材料，是深圳宏力捷PCB生產中應用最廣泛的材質。
2. CEM-1板材：適用于經濟型單面板
CEM-1使用紙基纖維與環氧樹脂，成本低但強度一般，主要用于家電控制板、燈具電源、小型消費電子的單面PCB。它不適合高強度或多層板結構。
3. 鋁基板 / 銅基板：高散熱需求的首選材料
金屬基PCB通過鋁或銅作為散熱載體，導熱性能遠高于普通玻纖材料。因此廣泛應用于LED燈具、電源模塊、汽車燈板等產品。對于承擔大電流的工業設備，銅基板更適合高散熱與高載流需求。
4. 高頻板材（PTFE / Rogers / Taconic）：適用于高速與射頻領域
這類材料以PTFE（聚四氟乙烯）為主，具有低介電常數、高頻率損耗小的特點，是通信天線、射頻模塊（RF）、5G基站、高速路由器等產品的核心材料。與普通FR-4相比，高頻板對材料均勻性要求更嚴格，需要專業PCB廠家才能穩定生產。
5. 特殊工藝用材料：用于HDI、阻抗板、厚銅板等高要求產品
例如：
- HDI用高Tg材料或低Dk材料
- 大電流電源模塊用厚銅材料（3oz~6oz）
- 抗彎折軟硬結合板材料
- 阻抗控制所需的低損耗材料
深圳宏力捷擁有多年制板經驗，熟悉大部分高端板材的工藝要求，可根據產品結構提供正確的材料選擇方案。
三、不同材料的PCB能帶來怎樣的性能差異？——從產品需求角度理解選材
不同PCB材料在導熱性能、介電性能、耐熱性、機械強度上差異明顯。
1. 若產品需要高頻高速信號
應選擇Rogers、PTFE等高頻材料，否則信號會產生較大損耗。
2. 若產品功率大、電流大、發熱明顯
需要金屬基板或厚銅板，否則會產生過熱、燒板等風險。
3. 若產品需要可靠的阻抗控制
應選擇介電常數穩定的FR-4或?qū)Ｓ米杩箍刂撇牧稀?/span>
4. 若需高可靠性應用（如車載、工控）
建議選擇高Tg、高耐熱性FR-4，穩定性更好。
材料選對了，產品壽命和性能就能顯著提升；材料選錯，不僅成本浪費，還可能帶來安全隱患。
四、電路板材質該如何選擇？——采購與工程師共同關注的選材要點
在確定PCB板材時，應綜合以下因素：
- 產品工作溫度高不高？是否需要高Tg材料？
- 信號頻率是否超過1GHz？是否需要高頻材料？
- 電流是否較大？是否需要加厚銅箔或金屬基板？
- 是否需要阻抗控制？需選擇介電穩定材料。
- 產品結構是否允許多層？是否使用HDI？
- 是否有UL認證、阻燃等級等要求？
深圳宏力捷電子可根據實際應用給出科學選材方案，避免成本過高或性能不足。
五、深圳宏力捷電子可提供的PCB制板能力——覆蓋所有常見板材與特殊工藝
作為擁有20余年經驗的專業PCB制板廠家，我們提供：
1. 1–14層PCB快速打樣
24小時加急生產，多品牌板材可選（建滔、生益、KB）。
2. 多層板、HDI、高頻板、金屬基板等高要求制板能力
滿足通訊設備、工業控制、汽車電子等高可靠性需求。
3. 各類特殊工藝
沉金、電金（硬金）、樹脂塞孔、阻抗控制、半孔、背鉆、高銅厚等。
4. 中小批量生產能力強，交期穩定
適用于從研發到量產的全流程。
無論你是研發工程師、采購，還是需要尋找長期合作的PCB供應商，宏力捷都能提供性能可靠、交期穩定的制板服務。
六、總結：電路板材質并非單一材料，而是多層復合結構
電路板主要由基材、銅箔、樹脂、表面處理多層構成，材料種類包括FR-4、CEM-1、金屬基板、高頻板以及特殊工藝材料。不同材料決定了電路板的導熱性、信號性能、耐熱性與成本，選材對于產品至關重要。
如果你正在為產品選材或打樣發愁，歡迎聯系深圳宏力捷電子，我們可根據你的產品需求提供專業的材料推薦和快速打樣服務。
