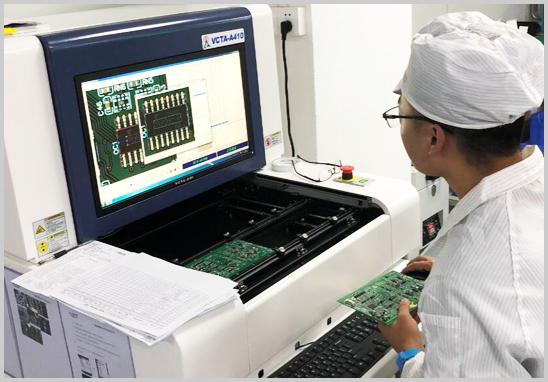

隨著電子產品的飛速發展，尤其是IC集成電路技術的不斷進步，電子產品正朝著小型化、輕型化和精密化方向發展。這一趨勢導致電子產品內部的主板越來越小，內部元件封裝更加緊密，IC引腳變得越來越多、越來越細、越來越密集。尤其對于BGA（球柵陣列封裝）和CPU等類型的IC，其引腳位于底部，通過人工肉眼根本無法檢查其焊接質量。因此，X-ray檢測設備在SMT加工行業中的應用變得至關重要。
一、X-ray檢測設備的基本原理
X-ray檢測設備，利用X光的穿透性，對產品內部進行掃描成像，以檢測內部缺陷如裂紋、異物、虛焊等。X光可以穿透物體并在探測器上形成圖像，從而揭示物體內部的結構和缺陷。這種非破壞性的檢測方法，尤其適用于檢測電子元件的內部情況。
二、X-ray在SMT加工中的重要性
1. 焊接品質的檢測
在SMT加工過程中，焊接質量直接影響到最終產品的可靠性。傳統的回流焊接檢測方法主要依賴于人工和AOI（自動光學檢測）。雖然AOI可以有效檢測一些IC（如QFP、SOP）的焊接質量，但對于引腳位于底部的IC（如BGA、QFN），AOI和人工檢測就顯得力不從心。X-ray檢測設備可以通過X光穿透形成的圖像來確定焊點是否存在虛焊、假焊等不良情況，從而保證焊接質量。
2. 缺陷檢測的覆蓋率
X-ray檢測設備的缺陷檢測覆蓋率高達98%，特別適用于BGA、CSP（芯片尺寸封裝）等焊點隱藏器件的檢測。這些器件的焊點位置隱藏，傳統檢測手段難以覆蓋，而X-ray能夠全面、準確地檢測這些焊點的焊接質量。
3. 提前檢測物料質量
在SMT加工過程中，PCBA（印刷電路板組件）故障有時可能源于PCB內層走線斷裂或元件內部缺陷。通過X-ray檢測，可以快速確認這些內部問題，避免缺陷物料進入生產線，減少返工，節省人力物力。例如，在生產前對BGA/CSP等元件進行X-ray檢測，可以提前發現并剔除不良物料，確保生產過程順利進行。
4. 高穩定性和可靠性
X-ray檢測設備具有高穩定性和可靠性，能夠精確分析缺陷，如內部焊球虛焊、氣孔和成型不良等。通過這種高精度檢測，SMT加工企業可以確保每一塊PCBA的焊接質量，提升產品的整體可靠性和性能。
三、X-ray檢測設備的優勢
1. 高覆蓋率：X-ray檢測設備能覆蓋廣泛的缺陷檢測范圍，包括焊接缺陷、物料缺陷和結構缺陷。
2. 非破壞性檢測：無需破壞產品本身，即可獲取內部結構和缺陷信息，保證產品的完整性。
3. 實時檢測：能夠在生產過程中進行實時檢測，及時發現并糾正問題，提升生產效率。
4. 精確定位：能精確定位缺陷位置，幫助技術人員快速找到問題根源，進行有效的修復。
四、X-ray檢測設備在SMT加工中的應用實例
在實際生產中，X-ray檢測設備廣泛應用于各種電子元件的質量控制。例如，BGA焊點檢測，通過X-ray圖像，可以清晰看到焊球的焊接情況，判斷是否存在虛焊、假焊或焊接不良。此外，對于多層PCB板，X-ray檢測可以檢查內部層間的連接情況，發現潛在的斷裂或短路問題。
總的來說，X-ray檢測設備在SMT加工行業中起著不可或缺的作用。它不僅提升了焊接質量和產品可靠性，還顯著提高了生產效率，減少了不良品的產生。隨著電子產品的不斷發展，X-ray檢測設備將會在SMT加工中發揮更加重要的作用，為電子制造業提供強有力的技術保障。
