在電子設備中，電路板（PCB）是一項關鍵的組成部分。它承載著各種電子元件，并負責傳遞電信號和電力。由于電子元件的工作會產生熱量，散熱設計對于確保電路板的正常運行至關重要。本文將詳細介紹PCB散熱設計的原理和技巧，旨在幫助讀者了解如何優化其PCB設計，以提高散熱性能和系統可靠性。
第一部分：散熱設計的基本原理
要理解PCB散熱設計的原理，我們首先需要了解熱量是如何在電路板上產生和傳遞的。在電子設備中，電子元件在工作過程中會消耗電力，并將一部分電能轉化為熱能。這些熱能會通過導體（如金屬箔）和絕緣體（如電路板基板）傳導到周圍環境中。如果熱量不能有效地從電路板上散發出去，將導致元件溫度升高，進而可能影響其性能和壽命。
第二部分：散熱設計的關鍵要素

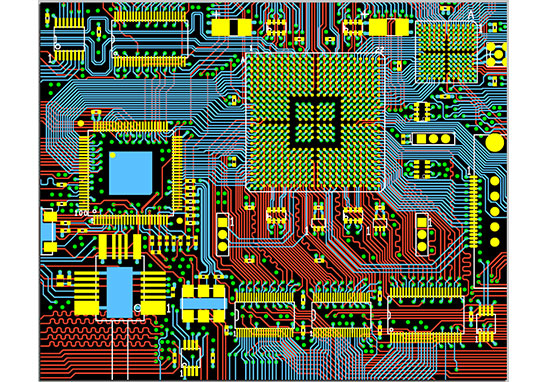

1. PCB布局設計：良好的PCB布局設計可以最大程度地提高散熱性能。首先，應將高功耗元件盡可能遠離散熱不良的區域，如封閉空間或其他熱源。其次，應合理規劃元件之間的間距，以便空氣流動暢通。此外，注意避免過于密集的布線，以免阻礙熱量的傳導和散發。
2. 熱量傳導：在PCB散熱設計中，熱量的傳導是至關重要的。為了提高熱量傳導效果，可以采用以下措施：
• 使用金屬箔作為散熱材料，將高功耗元件與散熱器或金屬基板連接起來，以提高熱量的傳導效率。
• 優化PCB基板材料，選擇具有良好熱導率的材料，如鋁基板或銅基板，以提高熱量的傳導效果。
• 使用散熱墊片或散熱膠等導熱材料，將元件與散熱器直接接觸，以促進熱量的傳導。
3. 散熱器設計：散熱器是PCB散熱設計中常用的組件 3. 散熱器設計：散熱器是PCB散熱設計中常用的組件。它的作用是將熱量從電路板傳導到周圍環境中。在選擇和設計散熱器時，應考慮以下幾個因素：
• 散熱器的尺寸和形狀：散熱器的尺寸和形狀應根據電路板的功耗和散熱需求進行合理選擇。大型散熱器可以提供更大的散熱表面積，增加散熱效果。
• 散熱器材料：常見的散熱器材料包括鋁和銅。鋁散熱器具有較好的散熱性能和輕量化特點，而銅散熱器則具有更高的熱導率。根據實際需求選擇適合的材料。
• 散熱器的安裝位置：散熱器應安裝在電路板上產生大量熱量的元件附近，以確保熱量能夠迅速傳遞到散熱器上。同時，應考慮到散熱器的空間限制和與其他元件的干擾。
4. 空氣流動和散熱風扇：在一些高功耗的電路板設計中，單靠散熱器可能無法滿足散熱要求。此時，可以考慮使用散熱風扇來增加空氣流動，提高散熱效果。散熱風扇可以通過產生氣流來幫助熱量的傳遞和散發。在選擇散熱風扇時，應根據功耗和散熱需求來確定合適的尺寸、風量和轉速。
第三部分：其他散熱設計技巧
除了上述關鍵要素之外，還有一些其他散熱設計技巧可以幫助優化PCB的散熱性能：
1. 合理使用散熱孔和通孔：通過在PCB上設置散熱孔和通孔，可以增加空氣流動，提高散熱效果。散熱孔可以增加熱量的傳導路徑，通孔則可以幫助散熱器和散熱器之間的空氣流通。
2. 溫度傳感器和熱管理系統：安裝溫度傳感器可以監測電路板上元件的溫度變化，從而及時采取散熱措施。此外，還可以使用熱管理系統來實現自動化的溫度控制和散熱調節。熱管理系統可以根據實時溫度數據，自動調節風扇的轉速或其他散熱設備的工作狀態，以保持電路板的溫度在安全范圍內。
3. 熱仿真和模擬：使用熱仿真軟件可以對PCB設計進行模擬和分析，評估不同散熱策略的效果。通過熱仿真，可以更準確地預測元件的溫度分布，優化散熱設計，減少實際制造過程中的試錯成本。
4. 管理環境溫度：除了在PCB設計中優化散熱性能，還應注意管理環境溫度。將電路板安裝在通風良好的設備中，避免高溫環境和過熱的氣流直接影響電路板的散熱效果。
5. 電源和信號線的分離：將電源線和信號線分開布線，可以減少電源線對信號線的干擾，同時降低電源線上的功耗，減少熱量的產生，有助于整體的散熱效果。
結論：
PCB散熱設計是確保電路板正常工作和提高系統可靠性的關鍵因素之一。通過合理的PCB布局設計、熱量傳導的優化、散熱器的選擇和設計、散熱風扇的運用，以及其他散熱設計技巧的應用，可以有效提高PCB的散熱性能，降低元件溫度，確保系統的穩定性和可靠性。在進行PCB散熱設計時，還可以借助熱仿真和模擬工具進行預測和優化，提高設計的準確性和效率。通過綜合應用這些技巧和原則，可以更好地進行PCB散熱設計，為電子設備的性能和壽命提供保障。
