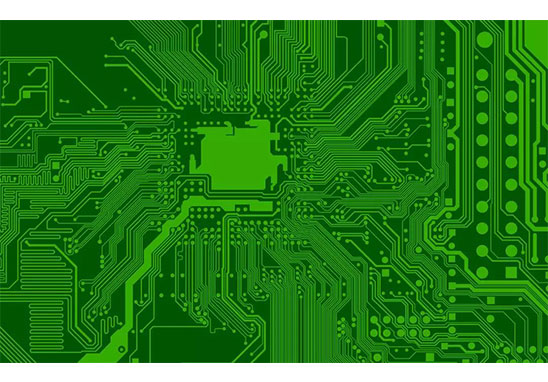

通過PCB設計降低PCBA成本方式一
GDT或GDAT是一種代碼，它的學名是幾何尺寸和公差，它是工程、生產和質量管理部門之間用于工程圖紙交流的一種語言。GDT不是一個新名詞。早在我們知道之前，它就以某種形式存在了。GDT既是美國的國家標準，也是國際標準。它是根據ASME Y14.5M-1994尺寸和公差標準(ASME是美國機械工程師協會的縮寫)制定的。它主要是一種機械標準。據ASME說，GDT有助于使美國的實踐和方法符合統一的標準，以便在全球范圍內更有效地交流技術，而使用這種語言或工具對經濟和技術都是有益的。
印刷電路板(PCB)是一種機械元件，是一種相對簡單的機械元件，一般來說，PCB是扁平的矩形零件，沒有溝槽或開口。請不要告訴我你的電路板的形狀有多復雜。我知道總會有例外的。但事實上，從機械的角度來看，與金屬?zèng)_壓件、錐形傳動齒輪或螺旋齒輪相比，PCB要簡單得多。由于GDT吸收了大量的機械工程內容，甚至許多對PCB設計人員無用的東西，許多PCB設計人員都不敢回避。即使是讀過GDT書籍或參加過此類課程的設計師也會被嚇跑。

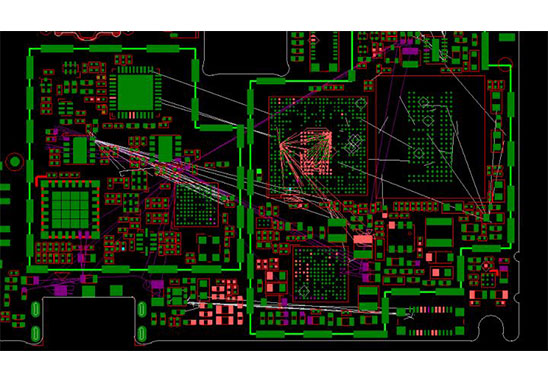

通過PCB設計降低PCBA成本方式二
然而，PCB設計人員不需要了解GDT的所有方面，如果GDT僅適用于矩形平面零件，則GDT更易于理解和使用。pcb板設計線路板成為“可控阻抗板”的關鍵是使所有線路的特性阻抗?jié)M足一個規定值，通常在25歐姆和70歐姆之間。在多層線路板中，傳輸線性能良好的關鍵是使它的特性阻抗在整條線路中保持恒定。
IPC-2615 PCB尺寸和公差介紹了ASME Y14.5M-1994中用于印刷電路板的部分，就像學習一門語言一樣，您使用它的頻率越高，它就越容易使用。大公差是好的由于我們忽略了這些問題，讓我們來談?wù)勗赑CB制造圖紙上使用GDT的真正主要原因。如果GDT使用得當，將會增加電路板的制造公差，使產品更易于制造，降低PCBA成本，并且不會對最終產品的合作產生不利影響。它還允許您告訴制造商哪些孔、槽或邊對最終產品特別重要。

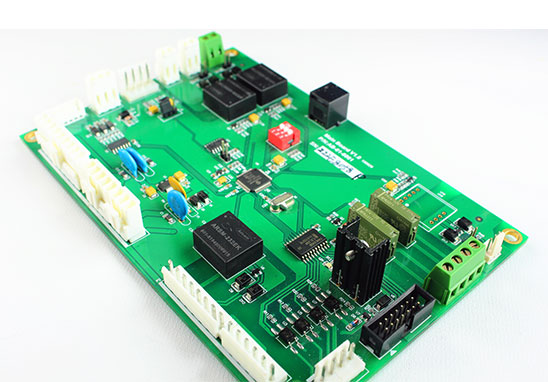

通過PCB設計降低PCBA成本方式三
也許你會說：我不想給電路板制造商留下更多的公差，我想讓電路板與它的最終封裝相匹配。PCB電路設計對于IC、非定位接插件等大器件，可以選用50~100mil的格點精度進行布局，而對于電阻電容和電感等無源小器件，可采用25mil的格點進行布局。大格點的精度有利于器件的對齊和布局的美觀。讓我們看看你的電路板大小將會是什么樣子。一般零件的定位尺寸是通過從某個位置加或減去一個數字來表示的。一般來說，孔、槽或零件的定位尺寸是從某一位置增加或減去的。假設孔的中心點標注為X和Y加或減0。
深圳宏力捷PCB設計能力
最高信號設計速率：10Gbps CML差分信號；
最高PCB設計層數：40層；
最小線寬：2.4mil；
最小線間距：2.4mil；
最小BGA PIN 間距：0.4mm；
最小機械孔直徑：6mil；
最小激光鉆孔直徑：4mil；
最大PIN數目：；63000+
最大元件數目：3600；
最多BGA數目：48+。
